メータユニット、水撃防止器、定流量弁

メータユニット

集合住宅パイプシャフト内における、メータ周りの止水栓、伸縮管機能、逆止弁、減圧弁、台座をユニット化した製品です。
メータの接続はハンドル操作にて行なう圧着式ですので、取付＆#12539;取外しが容易です。

RMU-5型　＜メータユニット＞減圧弁付

水道法性能基準適合品

製品記号 RMU5-FHL6 RMU5-FHL3 呼び径 20 適用流体 水道水 流体温度 常温 一次側適用圧力 1.0MPa以下 設定圧力 0.20MPａ 0.25MPa 二次側調整圧力 0.20～0.30MPa 最大減圧比 10：1 端接続 JIS Rcねじ(可動形管端防食コア内蔵) 材質 本体（青銅鋳物他）、台座(鋼板) 減圧弁(青銅鋳物他) ダウンロード カタログ 価格表 参考図 CADデータ 取扱説明書

BMU-5型　＜メータユニット＞

水道法性能基準適合品

製品記号 BMU5-F 呼び径 20 適用流体 水道水 流体温度 常温 一次側適用圧力 1.0MPa以下 端接続 JIS Rcねじ(可動形管端防食コア内蔵) 材質 本体（青銅鋳物他）、台座(鋼板) ダウンロード カタログ 価格表 参考図 CADデータ 取扱説明書

RMU-4型　＜メータユニット＞減圧弁付

水道法性能基準適合品

製品記号 RMU4-FHL6 RMU4-FHL3 呼び径 20 適用流体 水道水 流体温度 常温 一次側適用圧力 1.0MPa以下 設定圧力 0.20MPａ 0.25MPa 二次側調整圧力 0.20～0.30MPa 最大減圧比 10：1 端接続 JIS　Rcねじ(可動形管端防食コア内蔵) 材質 本体（青銅鋳物他）、台座(鋼板)、減圧弁(青銅鋳物他) ダウンロードデータ カタログ 価格表 CADデータ 参考図 取扱説明書

BMU-4型　メータユニット

水道法性能基準適合品

製品記号 BMU4-F 呼び径 20 適用流体 水道水 流体温度 常温 一次側適用圧力 1.0MPa以下 端接続 JIS　Rcねじ　(可動形管端防食コア内蔵) 材質 本体(青銅鋳物他)、台座(鋼板) ダウンロードデータ カタログ 価格表 CADデータ 参考図 取扱説明書

RMU-3型 メータユニット＜減圧弁付＞

水道法性能基準適合品

製品記号 RMU3-FHL6 RMU3-FHL3 呼び径 13＆#12539;25 適用流体 水道水 流体温度 常温 一次側適用圧力 1.0MPa以下 設定圧力 0.20MPa 0.25MPa 二次側調整圧力範囲 呼び径13：0.20～0.30MPa 呼び径25：0.12～0.35MPa 最大減圧比 10：1 材質 本体(青銅鋳物他)、台座(鋼板＆#65381;鋼管)、 減圧弁(青銅鋳物他) 端接続 JIS Rcねじ(管端防食コア内蔵) ダウンロードデータ カタログ 価格表 呼び径13参考図 呼び径25参考図 CADデータ 取扱説明書

BMU-3型 メータユニット

水道法性能基準適合品

製品記号 BMU3-F 呼び径 13＆#12539;25 適用流体 水道水 流体温度 常温 一次側適用圧力 1.0MPa以下 材質 本体(青銅鋳物他)、台座(鋼板＆#65381;鋼管) 端接続 JIS Rcねじ(管端防食コア内蔵) ダウンロードデータ カタログ 価格表 呼び径13,25参考図 CADデータ 取扱説明書

水撃防止器

WHA-1N型 水撃防止器(ショックレス)

集合住宅、高層ビルの給水＆#12539;給湯ラインで発生する水撃(ウォータハンマ)を吸収する水撃防止器です。
シングルレバーの水栓、洗濯機、洗浄器等の水撃が発生し易い器具が多く使用される様になり、さらに高層化する住宅では水圧が高くなる等、増々水撃が起こり易い状況が増えています。
より快適な住環境、より高い居住性能に、ますますショックレスは好評です。

水道法性能基準適合品

製品記号 WHA1N-F 呼び径 15～25 適用流体 水＆#12539;温水 流体温度 5～90℃ 適用圧力 1.0MPa以下 適用流速 3m/s以下 材質 アダプタ(黄銅)、パイプ(C1220T) 端接続 JIS Rねじ ダウンロードデータ カタログ 価格表 参考図 CADデータ

定流量弁

FD-6N型 定流量弁(弁慶)

FD-6N型は主に集合住宅、高層ビル等のセントラル給湯システムに使用される他、給水システムにも使用される定流量弁で、一次側圧力の変動に対して、流量が一定となる様、自動的に通過流量を制限する調整弁です。
この定流量弁を使用する事により、各戸への給水、給湯量を適正配分することができます。その結果、システムの設計、施工が簡単となり、節水、省エネとなる他、ウォータハンマが軽減されます。

水道法性能基準適合品

製品記号 FD6N-F 呼び径 15 20 適用流体 水＆#12539;温水 流体温度 5～90℃ 適用圧力 1.0MPa以下 作動差圧範囲 設定流量により異なります。 設定流量 4, 6, 7.5, 9, 12, 15 l/min 9, 12, 15, 20, 25, 30, 35, 40 l/min 材質 本体(CAC)、オリフィス(合成ゴム) 端接続 入口：JIS Rcねじ、出口：JIS Rねじ ダウンロードデータ カタログ 価格表 CADデータ 呼び径15参考図 呼び径20参考図

FD-9N型　定流量弁

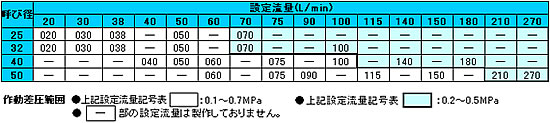

製品記号 FD9N-F□ ※□内には設定流量の記号が入ります。 呼び径 25～50 適用流体 水道水 流体温度 5～40℃ 一次側適用圧力 1.0MPa以下 作動差圧範囲 0.1～0.7MPaまたは0.2～0.5MPa (呼び径、設定流量により異なります。下表参照) 設定流量＆#12539;記号 下表参照 設定流量の許容差 設定流量±20％以内 端接続 JIS Rcねじ 材質 本体(CAC)、カートリッジ(合成樹脂、合成ゴム) ダウンロード カタログ 価格表 参考図 CADデータ 取扱説明書



FD-10N型　定流量弁

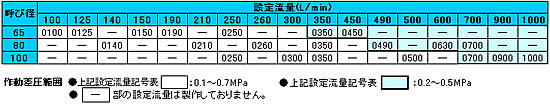

製品記号 FD10N-F□ ※□内には設定流量の記号が入ります。 呼び径 65～100 適用流体 水道水 流体温度 5～40℃ 一次側適用圧力 1.0MPa以下 作動差圧範囲 0.1～0.7MPaまたは0.2～0.5MPa (呼び径、設定流量により異なります。下表参照) 設定流量＆#12539;記号 下表参照 設定流量の許容差 設定流量±20％以内 端接続 ウェハー形(JIS 10Kフランジ対応) 材質 本体(CAC)、カートリッジ(合成樹脂、合成ゴム) ダウンロード カタログ 価格表 参考図 CADデータ 取扱説明書



ＦＤ-１１Ｎ型　小流量用定流量弁

水道法性能基準適合品

製品記号 FD11N-J 呼び径 15 適用流体 温水＆#12539;水道水 流体温度 5～90℃ 適用圧力 1.0MPa 作動差圧範囲 0.05～0.3MPa 設定流量 1,2,3,4,5,6L/min 設定流量の許容差 1～2L/min:設定流量±20%以内 3～6L/min:設定流量±10%以内 材質 JIS Rcねじ 端接続 本体(CAC)、要部(SUS) ダウンロードデータ カタログ 参考図 CADデータ 取扱説明書
